GPU服务器中的CPU Socket

GPU 服务器的 CPU Socket 是连接 CPU 与主板、构建整个计算与 I/O 拓扑的核心物理与电气枢纽，直接决定了 CPU 数量、内存 / PCIe 通道分配、NUMA 架构与 GPU 互联性能。

一、CPU Socket 核心定义与作用

CPU Socket（CPU 插槽）是主板上用于安装 CPU 的机械与电气接口，承担三大核心功能：

1. 物理固定：提供零插拔力（ZIF）结构，稳定承载 CPU 并保障散热接触。
2. 电气连接：通过触点 / 针脚实现 CPU 与主板间的电源、时钟、控制信号、高速数据链路（UPI/xGMI、PCIe、内存总线） 传输。
3. 拓扑定义：决定服务器支持的 CPU 路数（单路 / 双路 / 四路）、内存通道数、PCIe 根节点（Root Complex）数量，是 GPU 服务器 NUMA 与 I/O 架构的基础。

二、主流封装类型（LGA/PGA/BGA）

服务器 CPU 几乎全部采用 LGA，仅嵌入式场景用 BGA：

三、Intel 主流 CPU Socket

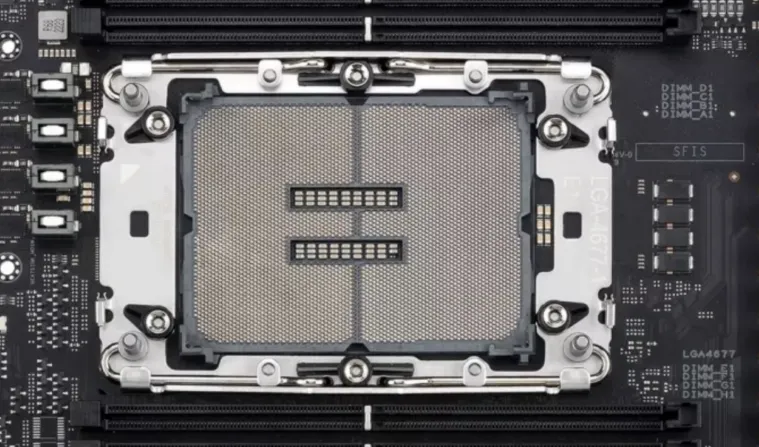

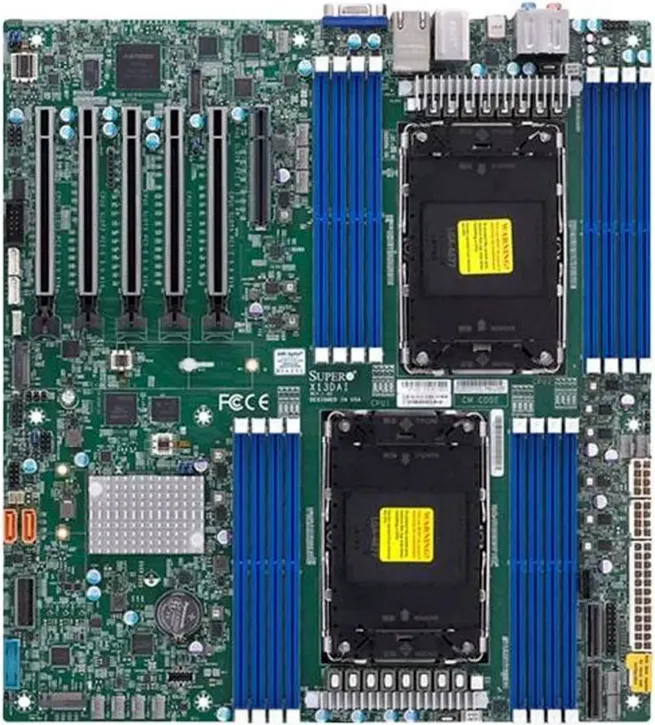

3.1. LGA4677（Eagle Stream）

1. 适用 CPU：Sapphire Rapids、Emerald Rapids（Xeon 4/5 代）
2. 针脚数：4677
3. 核心规格：
   • 内存：8 通道 DDR5-4800
   • PCIe：PCIe 5.0 + CXL 1.1
   • 互联：双路 UPI 3.0（11.2GT/s）
   • 功耗：最高 350W+
4. 定位：当前主流双路 AI / 云 / HPC 服务器标配，支持多 GPU 与 NVSwitch

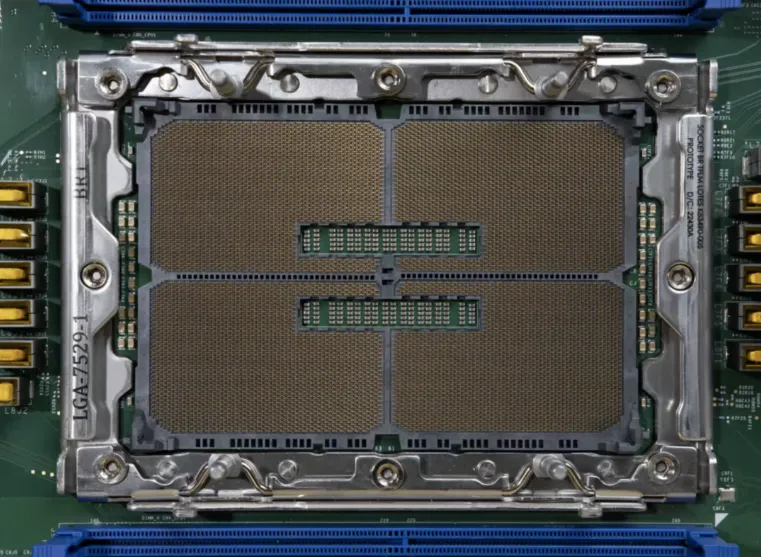

3.2. LGA4710 / LGA7529（Xeon 6 系列）

1. 适用 CPU：Sierra Forest（能效核）、Granite Rapids（性能核）
2. 针脚数：4710 / 7529
3. 核心规格：
   • 内存：12 通道 DDR5
   • PCIe：PCIe 5.0 + CXL 2.0
   • 互联：更高带宽 UPI
4. 定位：下一代旗舰，面向超大规模数据中心与高密度 AI 训练

四、AMD 主流 CPU Socket

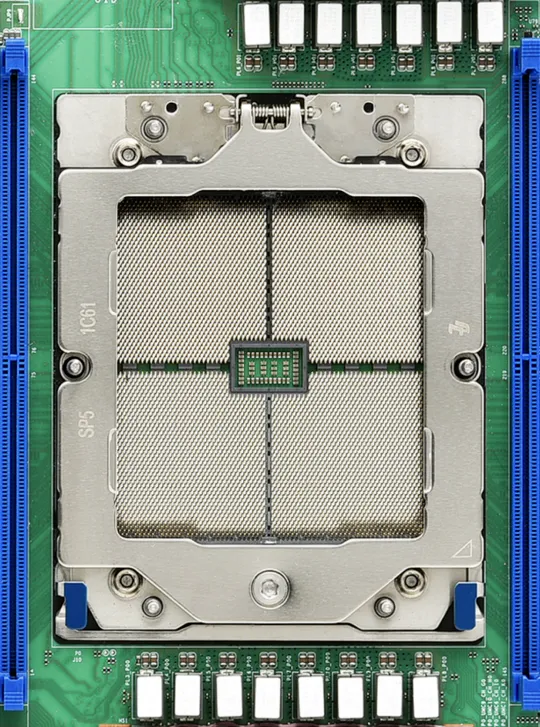

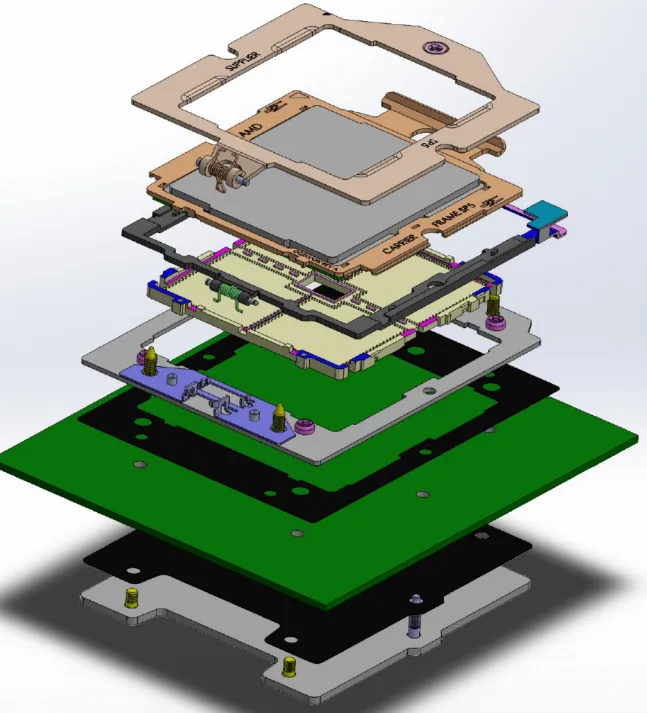

4.1. SP5（LGA 6096）

1. 适用 CPU：EPYC 9004（Genoa/Bergamo）、9005（Zen5）
2. 针脚数：6096
3. 核心规格：
   • 内存：12 通道 DDR5-5200
   • PCIe：128 条 PCIe 5.0 + CXL 1.1+
   • 互联：xGMI 3.0
   • 功耗：最高 400W+
4. 定位：当前最强服务器 Socket，AI 训练 / 多 GPU 首选

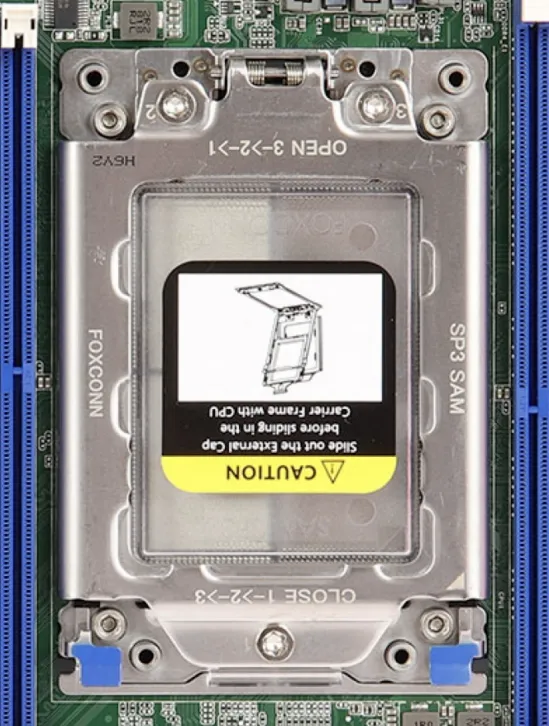

4.2. SP3（LGA 4094）

1. 适用 CPU：EPYC 7001/7002/7003（Naples/Rome/Milan）
2. 针脚数：4094
3. 规格：PCIe 4.0、DDR4
4. 定位：存量主流，性价比高

五、主流 CPU Socket 规格对比（Intel vs AMD）

六、GPU 服务器核心：Socket 决定 NUMA 与 PCIe 拓扑

6.1. 双路 CPU Socket 架构（主流 GPU 服务器标配）

双路 CPU 通过 UPI（Intel）/xGMI（AMD） 高速互联，形成 NUMA（非一致内存访问） 架构：

1. 每个 Socket 拥有独立的本地内存控制器与 PCIe Root Complex（RC）。
2. GPU、网卡、NVMe 等设备物理归属于某一 Socket 的 PCIe RC。
3. 数据路径：
   • 本地访问（最优）：GPU → 归属 Socket → 本地内存（低延迟、高带宽）。
   • 跨 Socket 访问（次优）：GPU → 归属 Socket → UPI/xGMI → 远端 Socket → 远端内存（延迟增加 30%–100%，带宽受互联限制）。

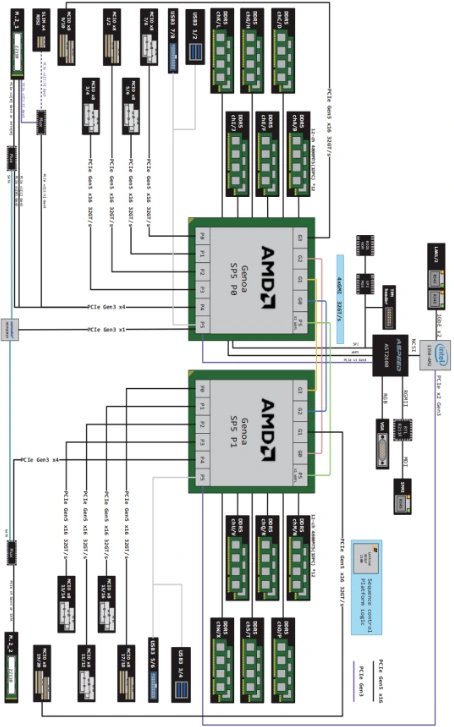

6.2. PCIe 通道分配与 GPU 挂载

1. 单 Intel LGA4677：约 80 条 PCIe 5.0 通道；单 AMD SP5：128 条 PCIe 5.0 通道。
2. 典型 8 卡 GPU 服务器拓扑（双路 CPU）：
   • CPU0：挂载 4 张 GPU（PCIe 5.0 x16）+ NVSwitch/PCIe Switch。
   • CPU1：挂载 4 张 GPU + 高速网卡（IB / 以太网）。
   • 所有 GPU 通过 NVLink/NVSwitch 直连，CPU 仅负责调度与控制。

6.3. Socket 与 GPU 互联技术演进

1. 传统 PCIe 拓扑：CPU Socket → PCIe Switch → GPU（多 GPU 共享 PCIe 带宽，易瓶颈）。
2. NVLink + NVSwitch 架构：CPU Socket → PCIe → NVSwitch → GPU（GPU 间全互联，带宽达 900GB/s，消除 PCIe 瓶颈）。
3. CXL（Compute Express Link）：新一代 Socket 扩展协议，实现 CPU、GPU、内存池的统一地址空间与缓存一致性，大幅简化异构计算调度。

七、 Socket 对 GPU 服务器性能的关键影响

1. 内存带宽与容量：Socket 决定内存通道数（如 SP5 为 12 通道 DDR5），直接影响大模型训练 / 推理的内存吞吐。
2. PCIe 带宽与扩展性：Socket 的 PCIe 版本（5.0 vs 4.0）与通道数决定单服务器可挂载 GPU 数量与单卡带宽。
3. NUMA 亲和性：GPU 与计算进程必须绑定到同一 Socket，否则跨 Socket 访问会导致性能显著下降（常见损失 20%–50%）。
4. 供电与散热：高端 Socket（如 SP5、LGA4677）支持 600W+ CPU 功耗，为多核 CPU 与多 GPU 系统提供稳定供电。
5. 维护与升级：Socket 化设计支持 CPU/GPU 热插拔（对，没看错！就是 CPU 支持插拔）与快速更换，降低数据中心运维成本。

八、选型与优化要点

8.1. Socket 选型

1. AI 训练（大模型）：优先 AMD SP5（12 通道 DDR5、128 条 PCIe 5.0）或 Intel LGA4677（CXL 支持）。
2. AI 推理 / 通用计算：LGA4677/SP3 性价比更高。
3. 多 GPU 高密度：选择支持双路 CPU + 多 PCIe Switch/NVSwitch 的主板与 Socket。

8.2. 性能优化

1. NUMA 绑定：使用 numactl 将 GPU 任务绑定到其归属的 CPU Socket 与本地内存。
2. PCIe 拓扑规划：GPU、网卡、存储均衡分布在两个 Socket，避免单 Socket I/O 拥堵。
3. 散热与供电：确保 Socket 供电模块（VRM）满足 CPU+GPU 总功耗，采用液冷优化高密度场景。
