echarts 面积图的线性渐变的实现方法
在 ECharts 中实现线性渐变效果，需通过areaStyle.color的对象配置而非 CSS 的linear-gradient函数。基础面积图默认通过areaStyle: {}填充，而自定义渐变需设置type: 'linear'并定义colorStops数组，其中offset（0~1）对应颜色位置。例如，{offset:0, color:'red'}与{offset:1, color:'yellow'}可实现红到黄的水平渐变。关键参数x,y,x2,y2（0~1）定义渐变轴线起点与终点，如x:0,y:0,x2:1,y2:0表示从左到右的轴线，调整这些值可旋转渐变方向，适应不同图形需求。
在线性渐变中提到了如下效果：
本篇接着讲一讲该效果是如何实现的。
在 echarts 基础面积图中，我们已经知道基础面积图是通过如下配置实现的：
series: {
areaStyle: {}
}
其实，areaStyle 有个 color 属性可以配置面积图的填充颜色。

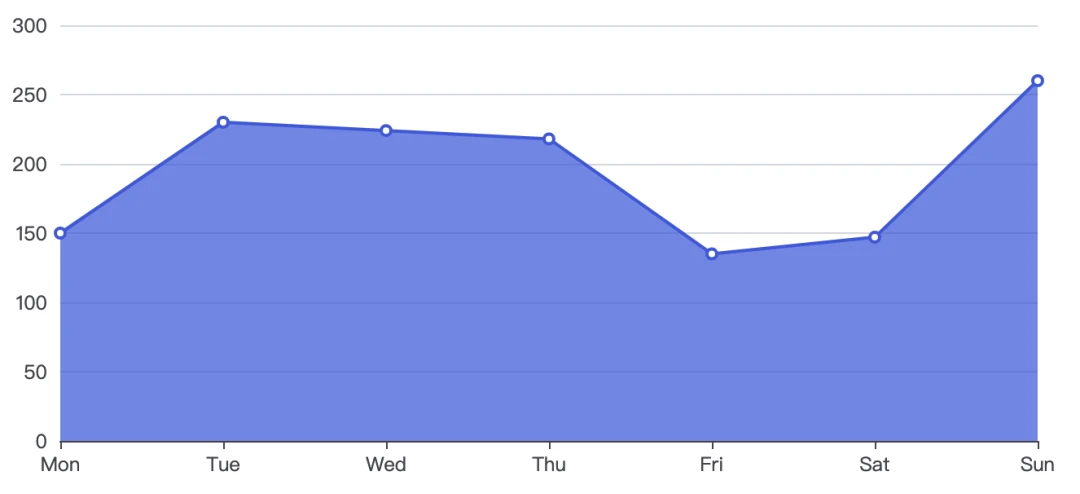

比如默认颜色是蓝色：
通过配置：
series: {
areaStyle: {
color: '#91cc75'
}
}
可以实现如下绿色填充：
那么 color 可不可以像 css 中那样使用 linear-gradient 函数实现线性渐变呢？比如：
series: {
areaStyle: {
color: 'linear-gradient(0deg, red 0%, yellow 100%)'
}
}
很遗憾，不支持。
echarts 中是通过把 color 配置为一个对象实现的。

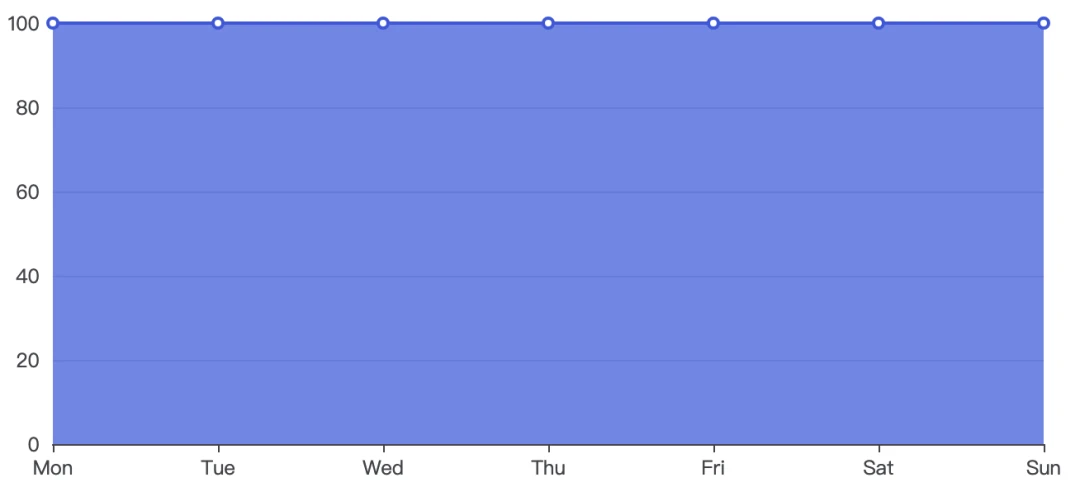

为了便于理解，我先把基础面积图设置为如下矩形的形式：
现在，areaStyle 配置如下：
areaStyle: {
color: {
type: 'linear',
colorStops: [
{
offset: 0,
color: 'red'
},
{
offset: 1,
color: 'yellow'
}
]
}
}
其中，type: ‘linear’ 表示线性渐变，相当于 css 中的 linear-gradient 函数，colorStops 相当于 linear-gradient 的颜色参数。offset 的值为 0~1，相当于颜色参数的 0%~100%。

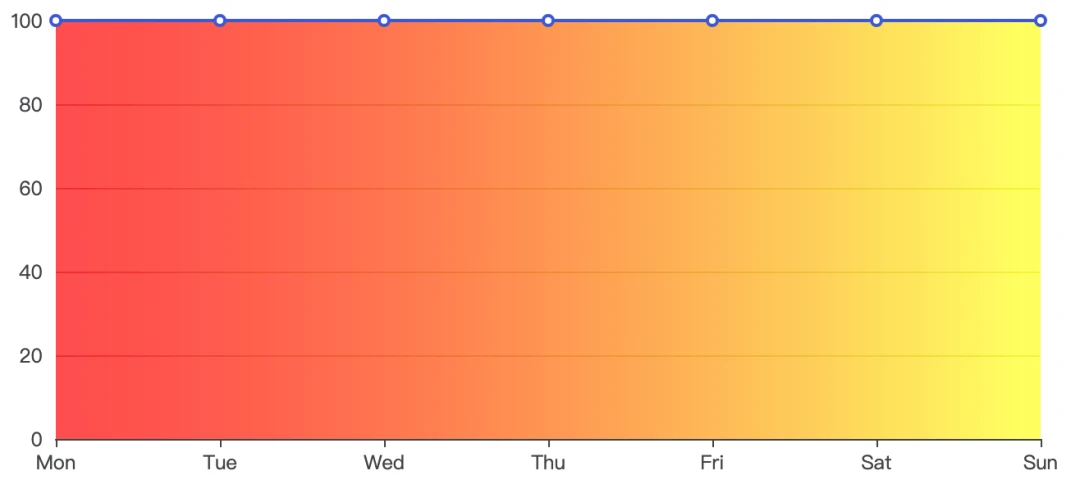

来看效果：
从左到右，从红色线性渐变到了黄色。
再来回顾一下 css 中的效果：
linear-gradient(0deg, red 0%, yellow 100%)
0deg 表示从下到上，而 echarts 中默认是从左到右，那么 echarts 中有没有类似 linear-gradient 的角度参数，可以调整渐变的方向呢？接着往下看。
为了看起来更清晰，我把 echarts 的渐变也先配置为色带：
colorStops: [
{
offset: 0,
color: 'red',
},
{
offset: 0.33,
color: 'red',
},
{
offset: 0.33,
color: 'yellow',
},
{
offset: 0.66,
color: 'yellow',
},
{
offset: 0.66,
color: 'green',
},
{
offset: 1,
color: 'green',
},
],

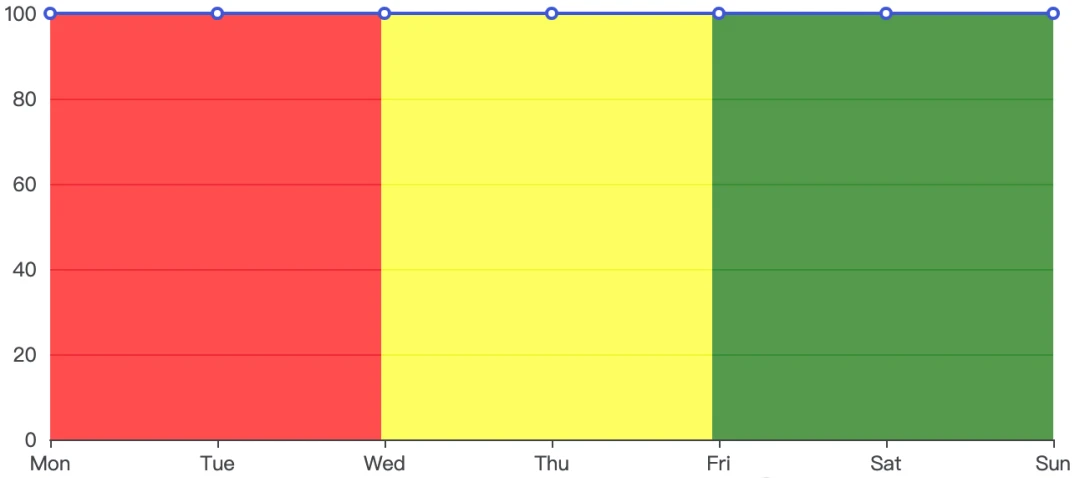

效果如下：
现在可以试着调整渐变方向了。其实很简单，在 color 中配置 x,y 和 x2,y2 即可。
x,y,x2,y2 的取值也都是 0~1，表示范围的 0% 到 100%，比如下列配置：
color: {
type: 'linear',
x: 0,
y: 0,
x2: 1,
y2: 0,
colorStops: ...
}
在本矩形面积图示例中，x:0, y:0 表示面积图的左上角，x2:1, y2:0 表示面积图的右上角。
此配置就是面积图的从左到右渐变，与默认行为一致。实际上，为了避免莫名其妙的问题，应该始终配置 x,y,x2,y2。
从 x:0, y:0 到 x2:1, y2:0 的水平线，就是渐变轴线，渐变填充就是与该轴线垂直的无数条颜色线的排布。

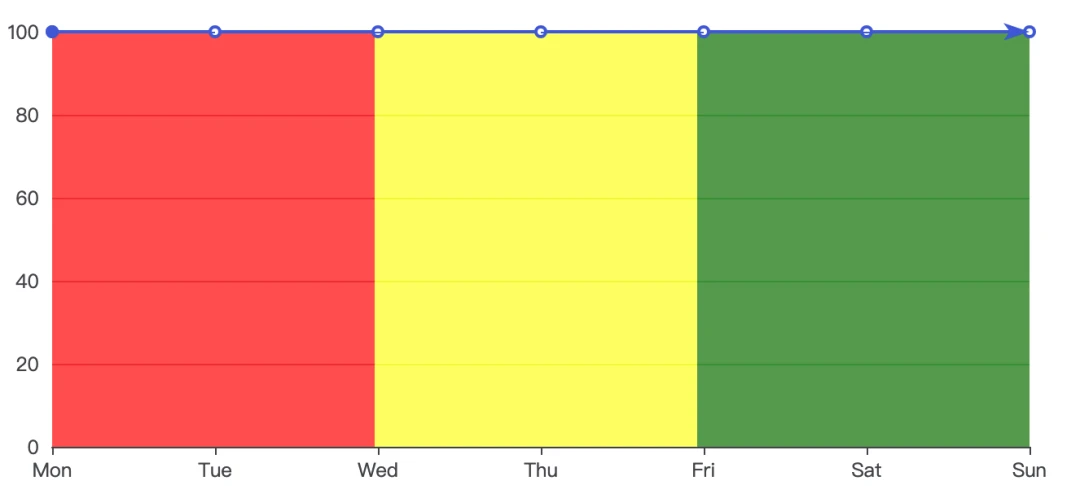

图示如下，该标线就是渐变轴线，也就是矩形的顶边：
再来看下面的配置：
color: {
type: 'linear',
x: 0,
y: 0,
x2: 0.5,
y2: 0,
colorStops: ...
}

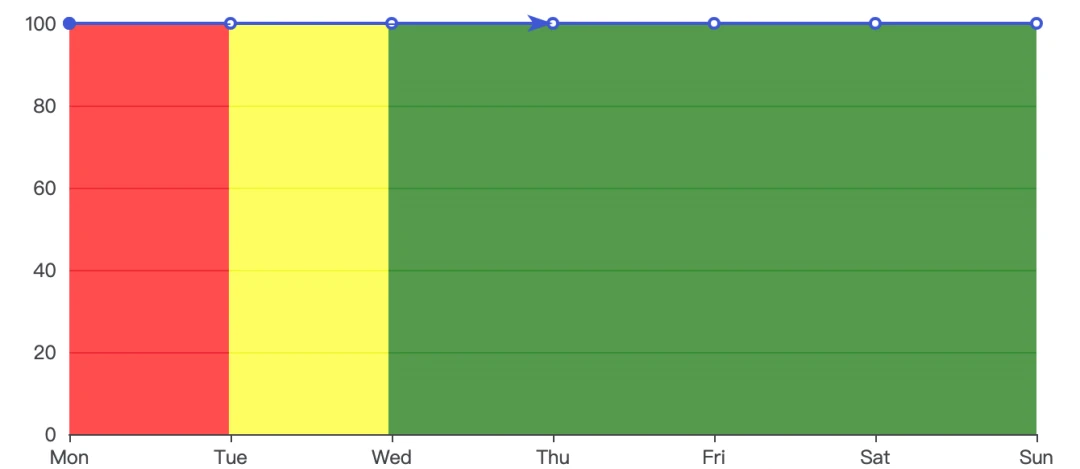

在这个配置中，水平方向只设置到了 0.5，效果如下，同样用标线显示了渐变轴线：
x2:0.5，表示水平方向范围为 50%，50% 就是 Thu 的位置。
于是 colorStops 只在前 50% 起作用，后 50% 默认填充 colorStops 中渐变轴线最顶端的颜色。
细心的读者也许已经领悟到，通过灵活配置 x,y,x2,y2 的值，可以旋转渐变轴线，等同于 linear-gradient 中的角度参数。
比如下列配置：
color: {
type: 'linear',
x: 0,
y: 0,
x2: 0.5,
y2: 1,
colorStops: ...
}

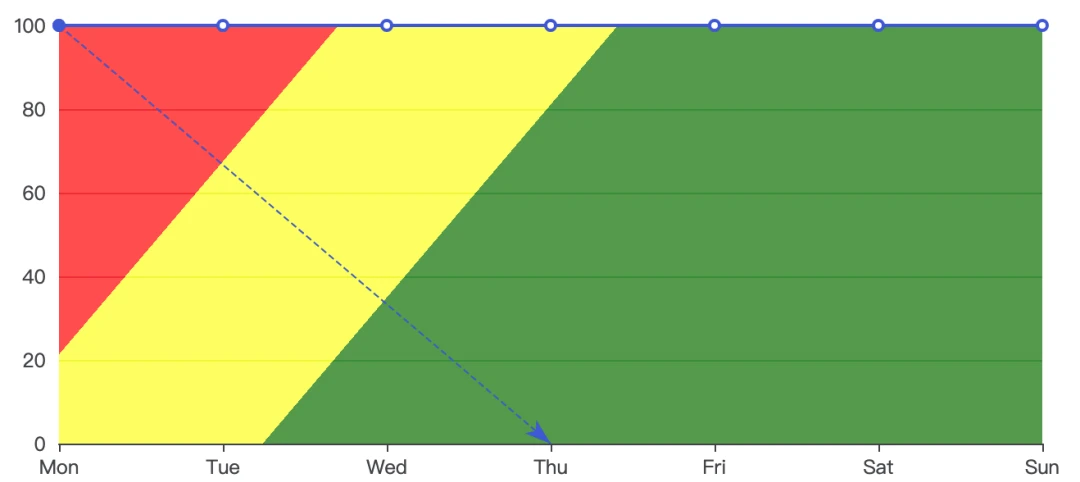

渐变轴线为 (Mon, 100) 到（Thu, 0）：
现在我们来看一个普通点的，非矩形的面积图。
color: {
type: 'linear',
x: 0,
y: 0,
x2: 0.5,
y2: 1,
colorStops: ...
}
渐变轴线的配置依然如上所示，但数据系列中 y 轴最大值为 200，请问下图中标记的渐变轴线对吗？
肉眼可见，标记线与颜色线没有垂直，所以该标记肯定不是渐变轴线。那么真正的渐变轴线在哪里呢？

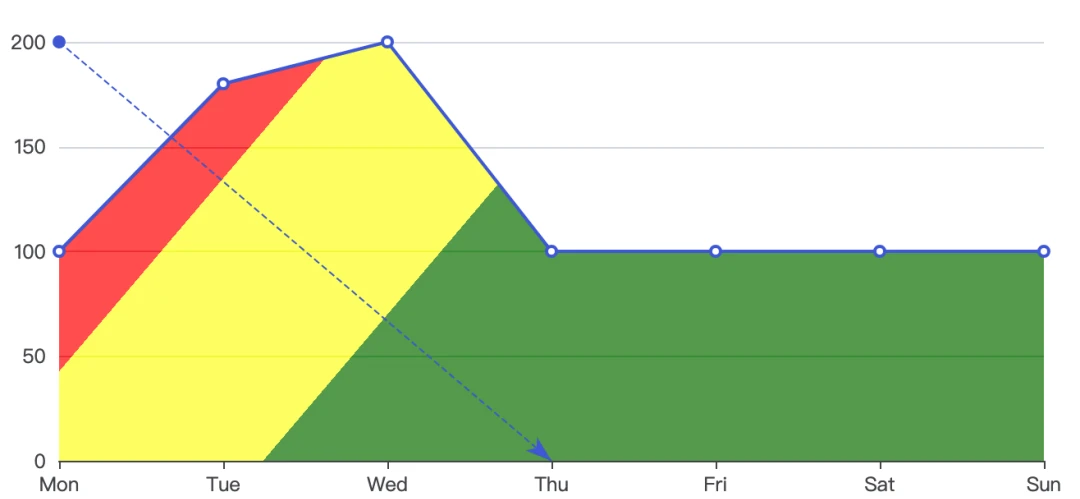

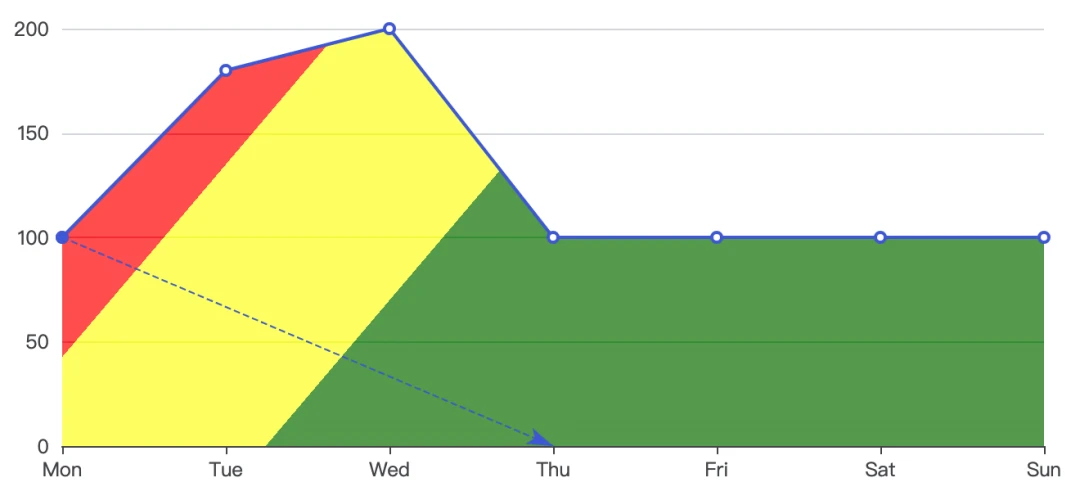

前文说过，x,y,x2,y2 取的是 0～1 范围，是面积区域的百分比。此时，y 轴方向，最大值是 200，所以 y:0 对应 200，因此真正的渐变轴线如下：

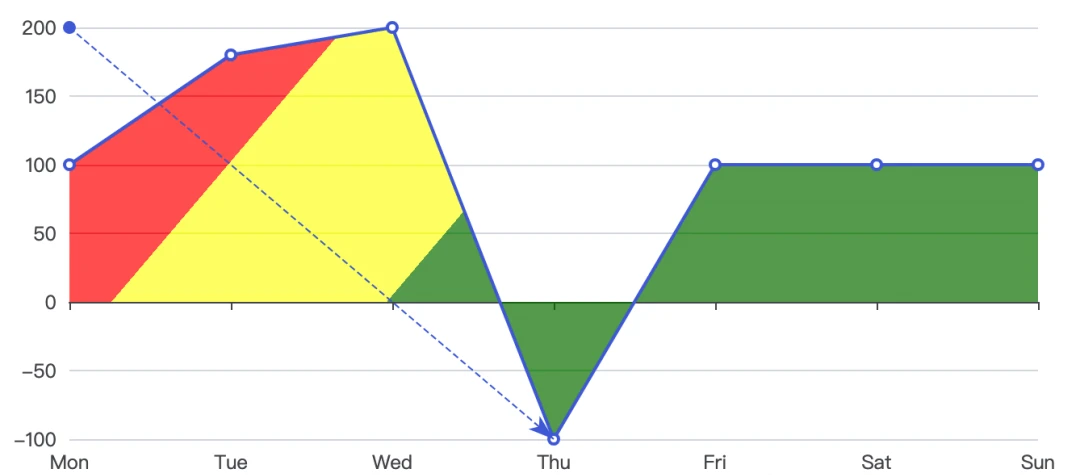

类似的，如果数据系列中最小值为 -100，那么 y2:1 对应的位置就是 -100，如下图所示：

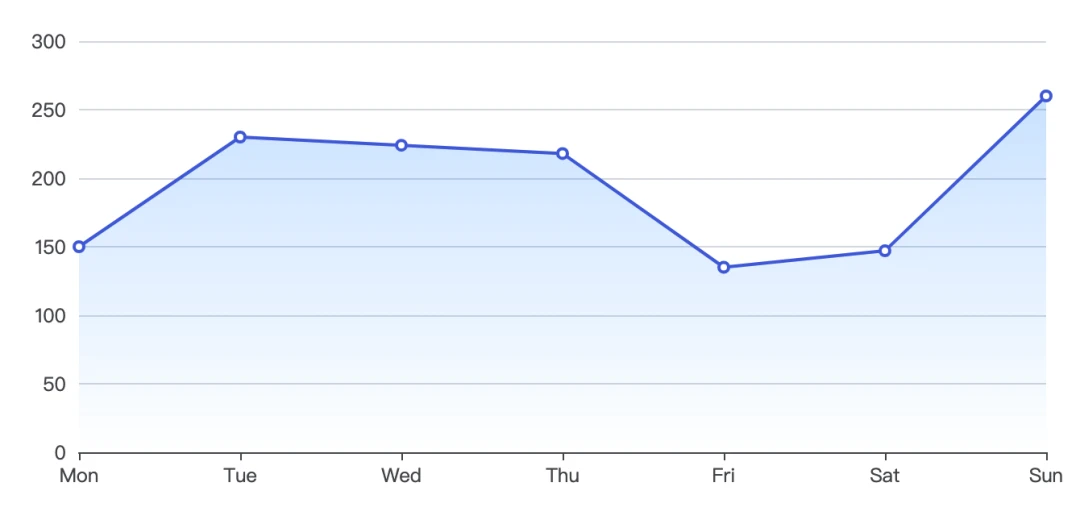

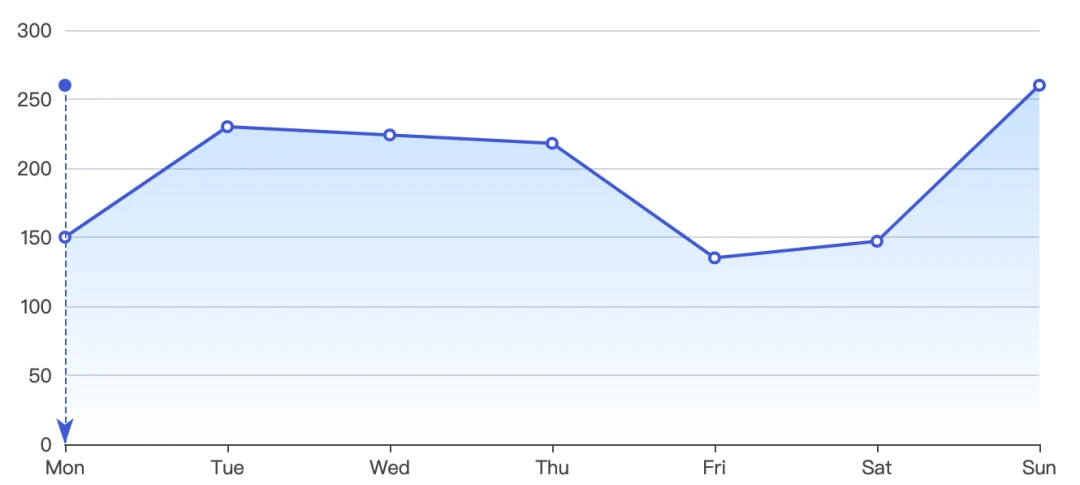

至此，我们可以标记出文章开头效果的渐变轴线：

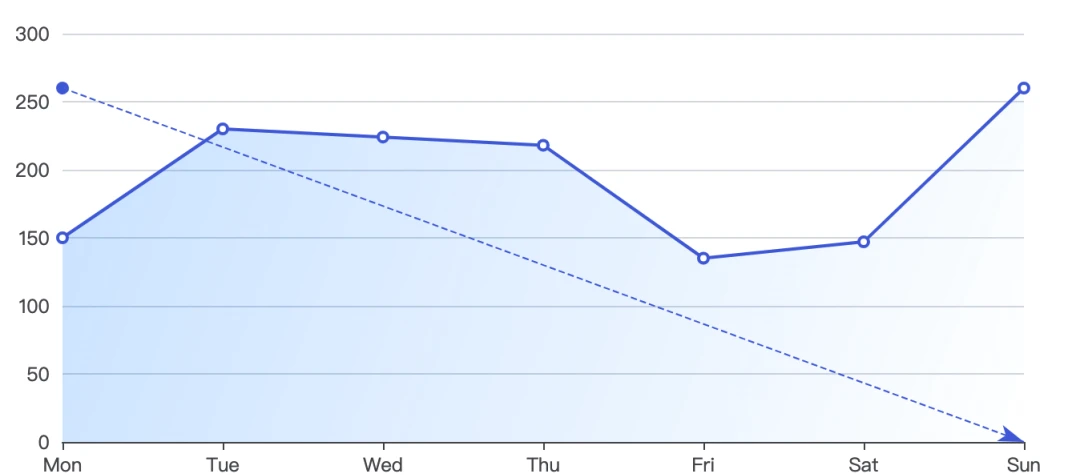

也可以调整为其他渐变方向：
完整代码如下：
<!DOCTYPE html>
<head>
<script src="../lib/echarts.v6.0.0.js"></script>
</head>
<body>
<div id="main" style="width: 800px; height: 400px"></div>
<script>
const myChart = echarts.init(document.getElementById('main'))
const option = {
xAxis: {
type: 'category',
data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun'],
axisTick: { show: true },
boundaryGap: false,
},
yAxis: {
type: 'value',
},
series: {
markLine: {
data: [
[
{ xAxis: 'Mon', yAxis: 260 },
{ xAxis: 'Mon', yAxis: 0 },
],
],
},
data: [150, 230, 224, 218, 135, 147, 260],
type: 'line',
areaStyle: {
color: {
type: 'linear',
x: 0,
y: 0,
x2: 0,
y2: 1,
colorStops: [
{
offset: 0,
color: 'rgba(24, 144, 255, 0.3)',
},
{
offset: 1,
color: 'rgba(24, 144, 255, 0)',
},
],
},
},
},
}
myChart.setOption(option)
</script>
</body>
线性渐变的灵活性在于x,y,x2,y2与colorStops的协同配置。通过调整轴线端点坐标，可实现任意角度的渐变效果，如对角线或垂直方向。需注意坐标系范围（如 y 轴最大值 200 时，y:0 对应 200，y2:1 对应-100），确保渐变轴线与数据区域匹配。实际应用中，建议始终显式配置x,y,x2,y2以避免默认值引发的意外效果。结合透明色与多色阶，可实现层次丰富的视觉效果，提升数据可视化表现力，使图表既美观又直观传达信息。
